- Sistemas de válvulas configuráveis
| Normas |
ISO 5599-2, ISO 1 |
| Pressão de operação mín/máx |
-1 … 10 bar |
| Temperatura ambiente mín./máx. |
-10 … 50 °C |
| Temperatura de produto mín/máx. |
0 … 50 °C |
| Fluido |
Ar comprimido |
| Tensão de operação da eletrônica |
24 V CC |
| Número de lugares para válvulas, máx. |
12 |
| Tipo de proteção, Com conexão |
IP65 |
| Tensão de acionamento DC |
24 V |
| Tolerância de tensão CC |
-10% / +10% |
Sistema de válvulas, Série CD20-PI
- Sistemas de válvulas configuráveis
| Normas |
ISO 5599-2, ISO 2 |
| Pressão de operação mín/máx |
-1 … 10 bar |
| Temperatura ambiente mín./máx. |
-10 … 50 °C |
| Temperatura de produto mín/máx. |
0 … 50 °C |
| Fluido |
Ar comprimido |
| Tensão de operação da eletrônica |
24 V CC |
| Número de lugares para válvulas, máx. |
12 |
| Tipo de proteção, Com conexão |
IP65 |
| Tensão de acionamento DC |
24 V |
| Tolerância de tensão CC |
-10% / +10% |

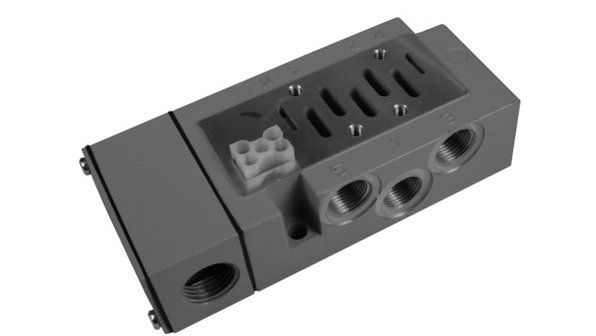

Placa base unitária
- Norma ISO 5599-2;
- Tamanho ISO 1;
- Saída da conexão de ar comprimido G 3/8;
- Alimentação de pressão inversa admissível.
Placa base unitária
- Norma ISO 5599-2;
- Tamanho ISO 2;
- Saída da conexão de ar comprimido G ½;
- Alimentação de pressão inversa admissível.
Placa base unitária
- Norma ISO 5599-2;
- Tamanho ISO 3;
- Saída da conexão de ar comprimido G ¾;
- Alimentação de pressão inversa admissível.
Placa básica
- Norma ISO 5599-2;
- Tamanho ISO 1, ISO 2, ISO 3;
- Tipo C;
- Saída da conexão de ar comprimido G 3/8, 3/8 NPT, G 1/2, 1/2 NPT, G 3/4, 3/4 NPT;
- Bloqueável.
Placa final esquerda
- Norma ISO 15407-2;
- Tamanho 26 mm, ISO 1;
- Tipo C;
- Alimentação de pressão inversa admissível;
- Com completa exaustão de ar do ar de comando;
Placa final esquerda
- ISO 5599-2, tipo C;
- Norma ISO 2, ISO 3.
- Tipo C;
- Alimentação de pressão inversa admissível.
| Pressão de operação mín/máx |
-0,95 … 16 bar |
| Temperatura ambiente mín./máx. |
-15 … 50 °C |
| Temperatura de produto mín/máx. |
-5 … 50 °C |
| Fluido |
Ar comprimido |
| Tipo de saída de ar |
Conexões separadas |
- Norma ISO 5599-1;
- Tamanho ISO 1, ISO 2, ISO 3;
- Tipo C.
| Normas |
ISO 5599-1 |
| Pressão de operação mín/máx |
-0,95 … 16 bar |
| Temperatura ambiente mín./máx. |
-15 … 70 °C |
| Temperatura de produto mín/máx. |
-15 … 70 °C |
| Fluido |
Ar comprimido |
Placa adaptadora
- Conforme ISO 5599;
- Norma ISO 5599-1, ISO 1 ▶ ISO 2, ISO 5599-1, ISO 1 ▶ ISO 3, ISO 5599-1, ISO 2 ▶ ISO 3, ISO 5599-2, ISO 1 ▶ ISO 2, ISO 5599-2, ISO 1 ▶ ISO 3, ISO 5599-2, ISO 2 ▶ ISO 3, ISO 1, ISO 2, ISO 3;
- Tipo C.
Placa base unitária
- Norma ISO 5599-2;
- Tamanho ISO 1;
- Saída da conexão de ar comprimido 3/8 NPT;
- Alimentação de pressão inversa admissível.
Placa base unitária
- Norma ISO 5599-2;
- Tamanho ISO 2;
- Saída da conexão de ar comprimido 1/2 NPT;
- Alimentação de pressão inversa admissível.
Placa base unitária
- Norma ISO 5599-2;
- Tamanho ISO 3;
- Saída da conexão de ar comprimido 3/4 NPT;
- Alimentação de pressão inversa admissível;
Placa básica
- Norma ISO 5599-2;
- Tamanho ISO 1, ISO 2, ISO 3;
- Tipo C;
- Saída da conexão de ar comprimido G 3/8, 3/8 NPT, G 1/2, 1/2 NPT, G 3/4, 3/4 NPT;
- Bloqueável.
Placa final esquerda
- Norma ISO 15407-2;
- Tamanho 26 mm, ISO 1;
- Tipo C;
- Alimentação de pressão inversa admissível;
- Com completa exaustão de ar do ar de comando.
Placa final esquerda
- ISO 5599-2, tipo C;
- Norma ISO 2, ISO 3.
Placa final direita
- Tipo C;
- Alimentação de pressão inversa admissível.
Placa adaptadora
- Conforme ISO 5599;
- Norma ISO 5599-1, ISO 1 ▶ ISO 2, ISO 5599-1, ISO 1 ▶ ISO 3, ISO 5599-1, ISO 2 ▶ ISO 3, ISO 5599-2, ISO 1 ▶ ISO 2, ISO 5599-2, ISO 1 ▶ ISO 3, ISO 5599-2, ISO 2 ▶ ISO 3, ISO 1, ISO 2, ISO 3;
- Tipo C.
Placa final direita
- Norma ISO 5599-1;
- Tamanho ISO 1, ISO 2, ISO 3;
- Tipo C.
